消防工程师考试-商场中庭的平面布置及防火分隔案例

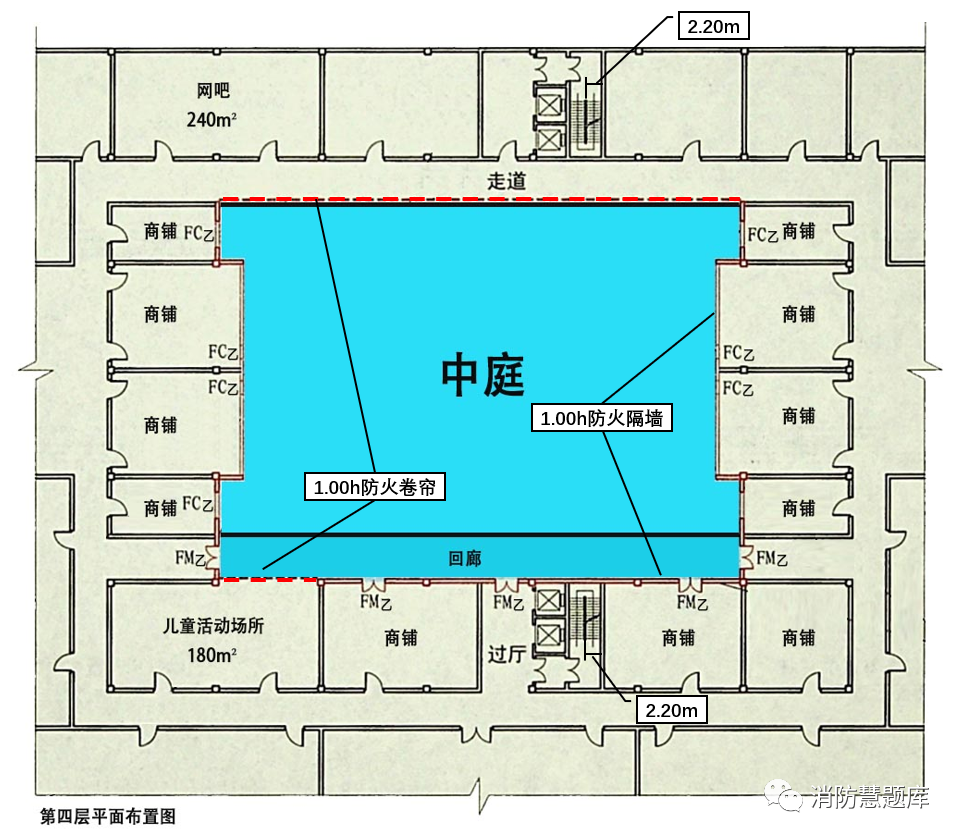

某商业建筑，地上6层，每层层高为4.5m，每层建筑面积为1200m²，设有4部电梯（其中一部兼作消防电梯）和两座防烟楼梯间，商场中部设有一个贯穿一～六层的中庭，中庭与与周围连通空间的防火分隔措施以及第四层部分空间的平面布置如图所示。

根据题目背景及相关示意图，回答下列问题：

1、指出该商业建筑中庭的防火分隔措施是否存在问题，并简述理由。

2、指出该商业建筑在平面布置方面存在的问题，并简述理由。

3、指出该商业建筑在安全疏散方面存在的问题，写出计算过程并简述理由。（第四层人员密度按0.40/m²）

4、针对该商业建筑平面布置存在的问题 ，你可以给出哪些整改建议。

参考解析：

该商业建筑的建筑高度可以按层高×层数来计算，即：

4.5×6=27m，属于高层公共建筑。

1、根据现行国家标准《建筑设计防火规范》GB 50016的有关规定，中庭与周围连通空间的防火分隔措施包括：

• 采用防火隔墙时，其耐火极限不应低于1.00h；

• 采用防火玻璃墙时，其耐火隔热性和耐火完整性不应低于1.00h，采用耐火完整性不低于1.00h的非隔热性防火玻璃墙时，应设置自动喷水灭火系统进行保护；

• 采用防火卷帘时，其耐火极限不应低于3.00h，并应符合本规范第6.5.3条的规定；

• 与中庭相连通的门、窗，应采用火灾时能自行关闭的甲级防火门、窗。

① 根据图示的内容，该商业建筑的中庭部分区域采用耐火极限为1.00h的防火卷帘与周围空间分隔，不符合标准要求。

② 与中庭相连通的门、窗，采用乙级防火门、窗，不符合标准要求。

2、根据现行国家标准《建筑设计防火规范》GB 50016的有关规定，儿童游乐厅等儿童活动场所设置在一、二级耐火等级的建筑内时，应布置在首层、二层或三层；网吧等歌舞娱乐放映游艺场所确需布置在地下或四层及以上楼层时，一个厅、室的建筑面积不应大于200m²。

①根据图示，该商场第四层布置了儿童活动场所，不符合标准要求。

②根据图示，该商场第四层布置的网吧的建筑面积为240m²，不符合标准要求。

③ 附设在建筑内的托儿所、幼儿园的儿童用房和儿童游乐厅等儿童活动场所，应采用耐火极限不低于2.00h的防火隔墙与其他部位分隔。

3、该商场第四层设计疏散人数为1200×0.40=480人

疏散楼梯间总净宽度为480×1/100=4.8m

根据图示，两部疏散楼梯的总净宽度为2.2×2=4.4m

因此，该商业建筑疏散楼梯的总净宽度不符合标准要求。

4、针对该商业建筑平面布置存在问题的整改建议如下：

建议1，将布置在第四层的网吧调整到建筑面积不大于200m²的场所内或者调整到三层或三层以下相同位置。

建议2，将布置在第四层的儿童活动取缔或调整到三层或三层以下，并设置独立的安全出口或楼梯间，并采用符合标准的分隔方式与周围其他场所分隔。
